Назначение и состав

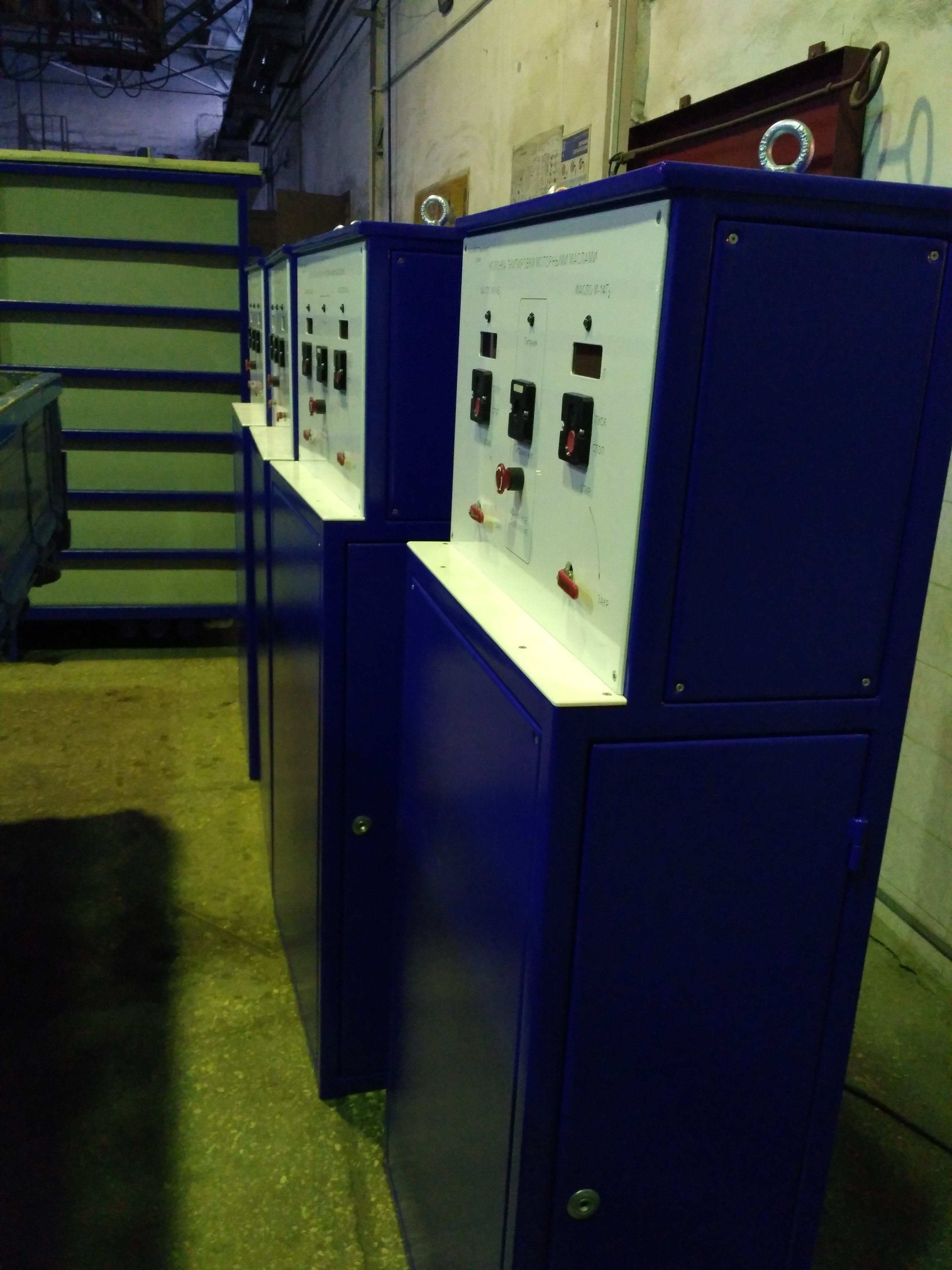

Колонка заправочная предназначена для заправки транспортных средств и контроля количества и параметров отпускаемого топлива.

Внутри колонки заправочной установлены плотномер, счётчик жидкости, датчик давления, датчик открытия двери отсека приборов, напорно-всасывающий рукав, кран раздаточного трубопровода.

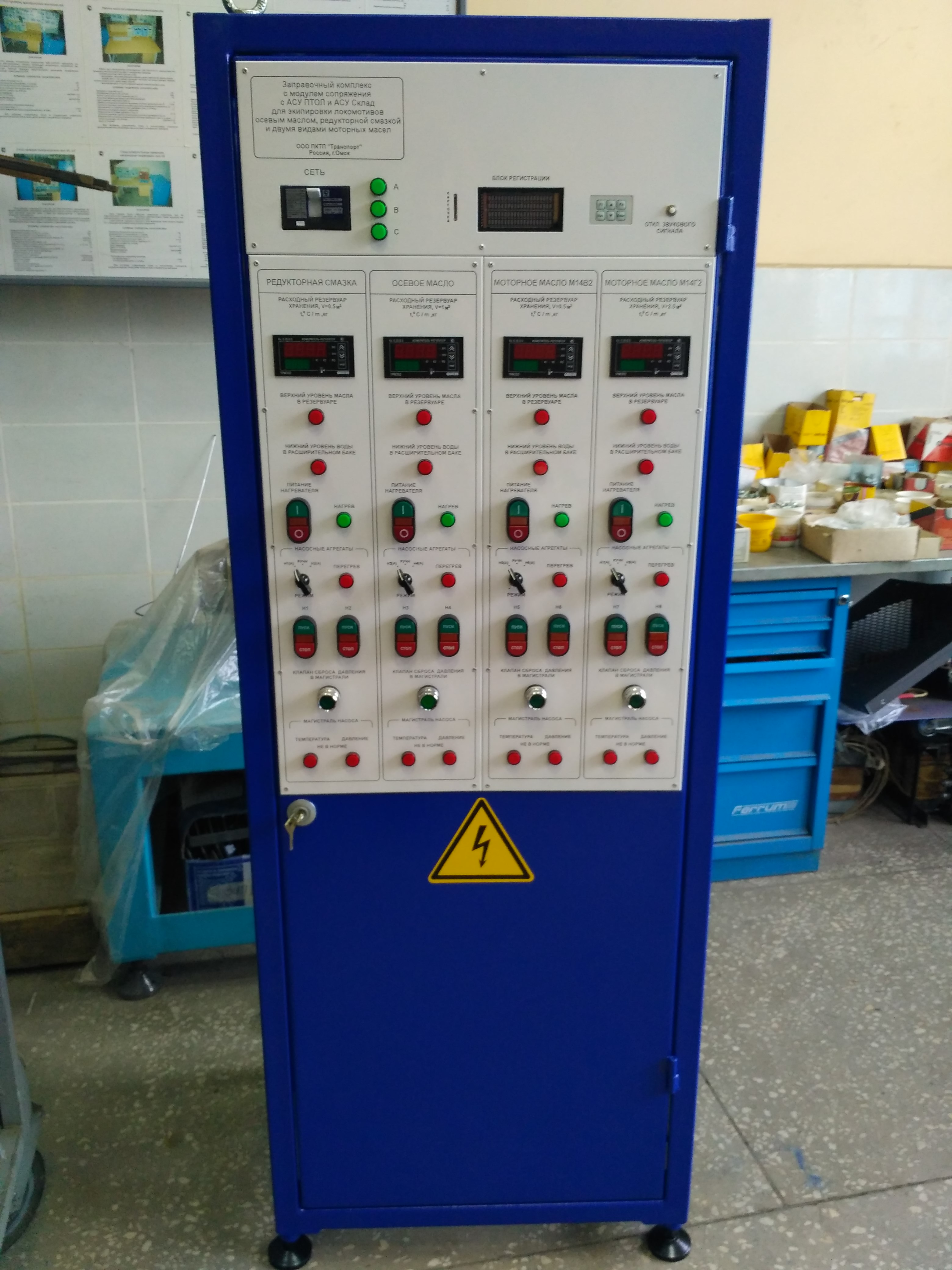

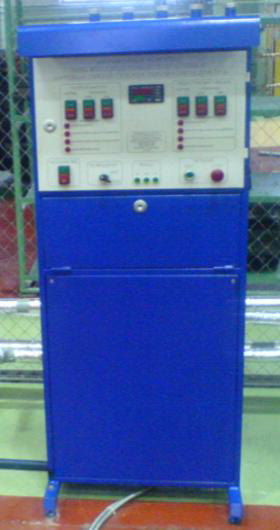

Терминал оператора заправки предназначен:

- для получения и обработки данных полученных от колонки заправочной;

- для управления клапанным и насосным агрегатом;

- для передачи данных по сети Ethernet в АРМ;

- для получения данных по сети Ethernet от АРМ;

- для контроля разрешения на отпуск топлива.

Шкаф силовой предназначен для преобразования напряжения трехфазной электрической цепи в напряжения, необходимые для питания терминала оператора заправки, управляемых цепей и колонки заправочной.

АРМ оператора с установленным на нем специализированным ПО предназначено для ведения базы данных и формирования отчетов о заправках. Отчет о заправке топливом может быть представлен и распечатан в одном из следующих видов:

- суммарный приход-расход за смену, сутки, неделю, месяц, год;

- детальный расход за смену, сутки (время/ серия локомотива/ номер/ расход/ плотность/ оператор);

- суммарный расход по предприятиям за месяц, квартал, год (наименование предприятия/ расход).

Технические характеристики

Питание комплекса осуществляется от трехфазной сети переменного тока с глухозаземленной нейтралью с номинальным напряжением 380 В частотой 50 Гц;

Комплекс обеспечивает следующие характеристики:

Измерение температуры топлива, °С от минус 40 до плюс 50.

Измерение плотности топлива, кг/м3 760 – 900.

Измерение объема выданного топлива, л 10 - 9990.

Допускаемая относительная погрешность измерения в рабочем диапазоне температур:

- плотности топлива, % ±0,15;

- объема выданного топлива, % ±0,5.

Допускаемая абсолютная погрешность
измерения температуры топлива в рабочем диапазоне температур, °С ±0,5.

Пределы допускаемой относительной погрешности
вычисления веса топлива, % ±0,65.

Цена деления отображения показаний в единицах объема, л 1.

Дискретность дозирования отпуска в единицах объема, л 10.

Длина раздаточного рукава, м, не менее 6.

Время хранения информации энергонезависимой памяти, лет, не менее 1.

Надежность комплекса характеризоваться следующими значениями показателей:

- средняя наработка на отказ, ч, не менее 12000;

- полный средний срок службы, лет, не менее 10;

- гарантийный срок эксплуатации, месяцев 12.

Габаритные размеры узлов комплекса, не более:

- колонка заправочная 1300 х 550 х 1900 мм;

- терминал оператора заправки 470 х 470 х 1610 мм;

- блок клапанный – 1000 х 700 х 600 мм.

Масса узлов комплекса, не более:

- колонка заправочная - 300 кг;

- терминал оператора заправки - 90 кг;

- блок клапанный – 45 кг.

Преимущества

1) Комплекс КЗДТ обеспечивает:

- заправку тепловозов дизельным топливом со стационарных колонок;

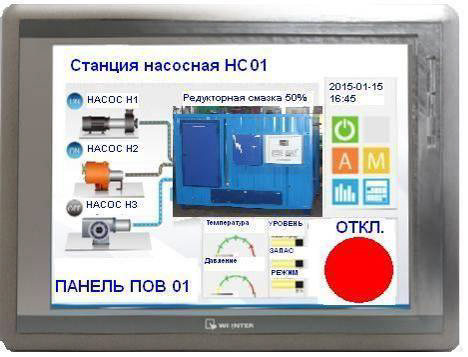

- управление работой каждой колонкой с панели ПОВ01(панель оператора выносная, размещается в комнате оператора): разрешение на включение, отключение, установка и контроль количества заправляемого топлива по массе и по объёму;

- управление работой насосами склада ДМТО с панели ПОВ01 через модуль сопряжения с насосной станцией и имеющийся в наличии на складе ДМТО электрошкаф насосной станции (комплексы КЗДТ-ХХМГА, КЗДТ-ХХМГ, КЗДТХХМА, КЗДТХХМ) или через вновь

поставляемый комплектно в составе комплекса электрошкаф насосной станции (комплексы КЗДТ-ХХШГА, КЭДТХХШГ, КЗДТ-ХХША, КЗДТ-ХХШ);

- автоматизированный контроль технологического процесса заправки с передачей информации в системы учёта материальных ценностей, например, АСУ «Склад ПТОЛ (ТЧ)» и систему учёта технологических процессов экипировки, обслуживания и ремонта, например, АСУ «ПТОЛ (ТЧ)» (комплексы, имеющие в обозначении букву А).

2) При заправке топлива контролируется его количество в единицах объёма и единицах массы.

3) При заправке формируются данные: тип и номер локомотива, табельный номер машиниста, дата и время начала работ; масса, объем и плотность заправленного топлива, дата и время окончания работ, табельный номер заправщика.

4) Полученные данные передаются на панель ПОВ01 для формирования электронного паспорта экипировки топливом.

5) Данные так же могут передаваться системы АСУ «Склад ПТОЛ (ТЧ)» и АСУ «ПТОЛ (ТЧ)» для автоматизации контроля расходования дизельного топлива и контроля выполнения работ по заправке.

6) Кроме того данные сохраняются на энергонезависимой электронной карте памяти (флэш-карте) в виде электронного протокола. Электронный протокол можно просматривать и распечатывать с любого персонального компьютера депо при подключении к нему указанной флэш-карты.

7) По отдельному согласованию имеется возможность подключения комплекса к локальной сети предприятия и передача сформированных протоколов на любой персональный компьютер депо.

8) Применение комплекса позволяет повысить производительность и безопасность труда, улучшить условия труда, повысить культуру производства.

Область применения

Комплекс заправки дизельным топливом КЗДТ (прежнее наименование: автоматизированный
комплекс заправки тепловозов дизельным топливом с контролем экипировки по массе, далее –
комплекс) предназначен для заправки топливных баков тепловозов дизельным топливом с
контролем количества заправленного топлива и его плотности на ПТОЛах или в депо.
