Комплект предназначен для отворачивания и наворачивания  крепежа дизеля как на тяжелых видах ремонта (КР, СР, ТР-3) так и на ремонтах с выборочным снятием элементов шатунно-поршневой группы (ТР-2 и внеплановые ремонты, в том числе и внутри тепловоза без снятия дизеля).

В состав комплекта входит:

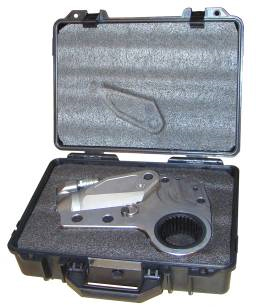

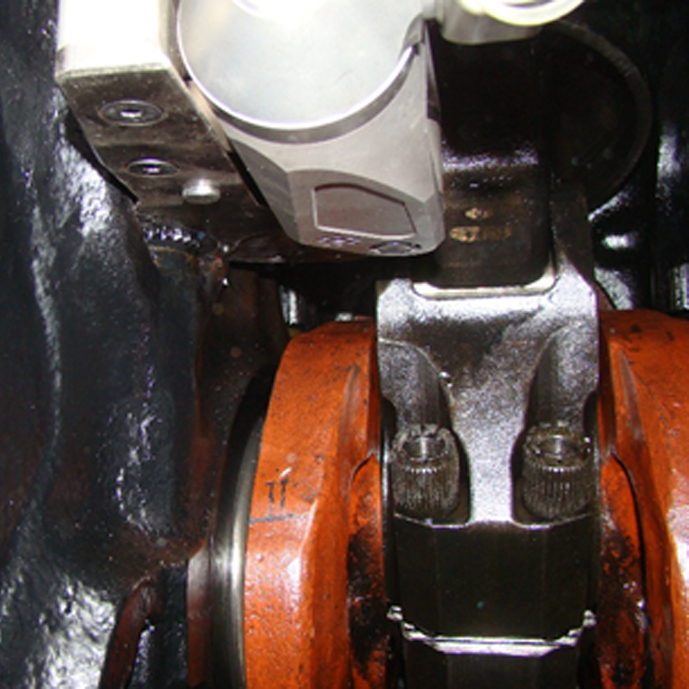

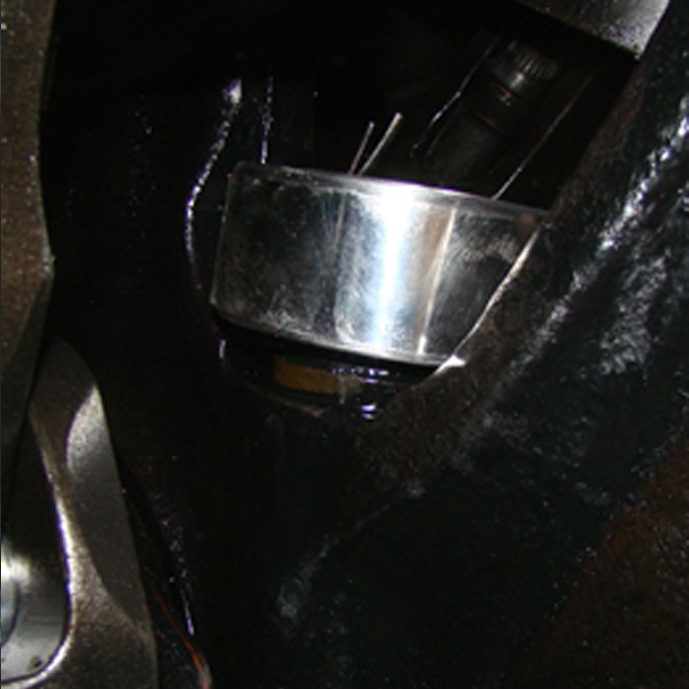

Гайковерт гидравлический. Модели ГГДТ-1094/79Ш

Гайковерт гидравлический модели ГГДТ-1094/79Ш предназначен для откручивания резьбовых соединений дизеля Д49 при выполнении ремонтных работ. Гайковерт работает в комплекте с гидростанцией  с максимальным рабочим давлением 70 МПа.

 № п.п

Основные параметры

Значения

1

Гайковерт гидравлический кассетного типа

ГГДТ-1094/79Ш

1.1

Крутящий момент, не менее, Н*м

10941

1.2

Минимальный крутящий момент, Н*м

1094

1.3

Наличие поворотного узла подключения

да

1.4

Максимальное давление рабочей жидкости, МПа

70

1.5

Наличие шлицевого спец исполнения для гаек дизелей Д49

да

1.6

Наружный диаметр шлицевой гайки, мм

79

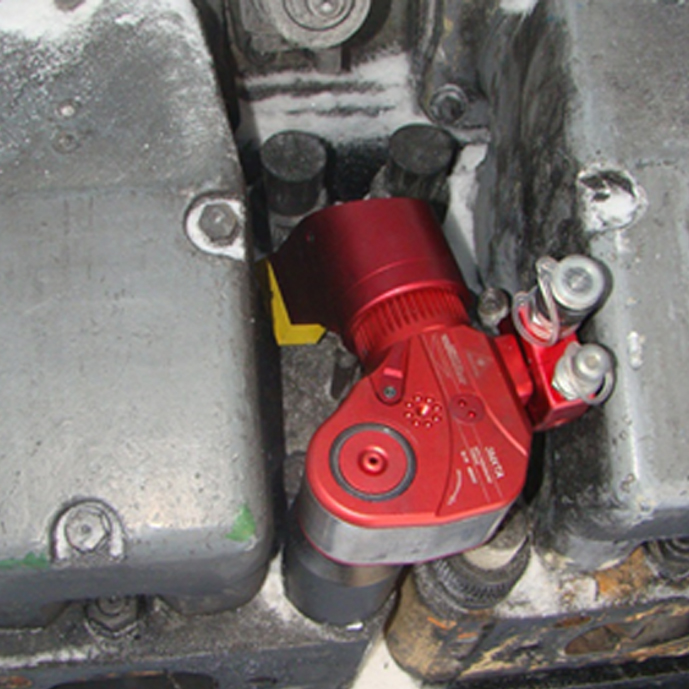

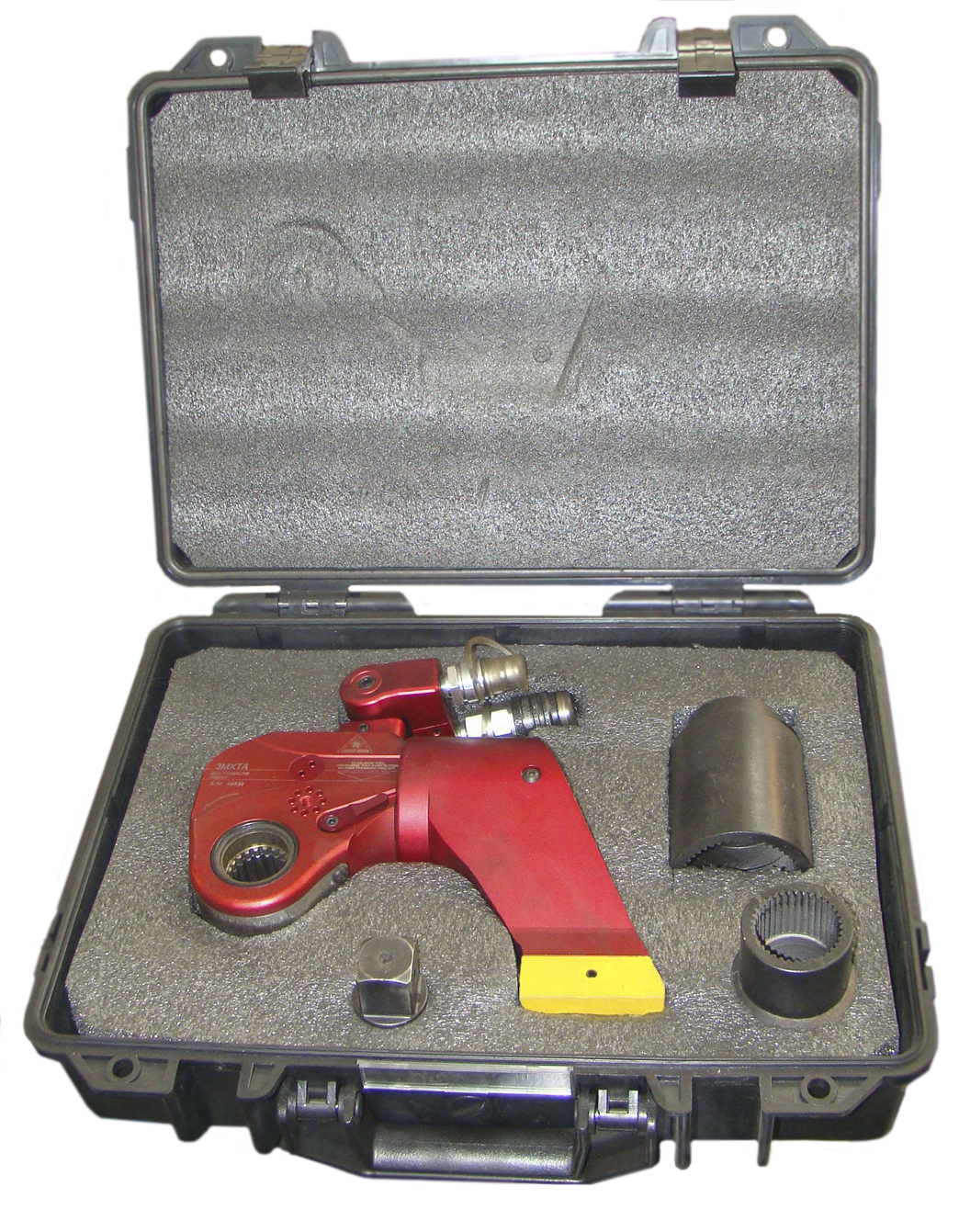

Гайковерт гидравлический торцевой. Модели ГГ-470

Гайковерт предназначен для затяжки резьбовых соединений с контролируемым моментом, а также для их отворачивания. Гайковерт работает в комплекте с гидростанцией  с максимальным рабочим давлением 70 МПа.

 № п.п

Основные параметры

Значения

1

Гайковерт гидравлический торцевой с исполнительным квадратом 25 мм

ГГ-470

1.1

Максимальный крутящий момент, Н*м

4512

1.2

Минимальный крутящий момент, Н*м

451

 1.3

Максимальное давление, МПа

70

1.4

Диаметр болта, мм

М22-М48

1.5

Угол поворота подводящего шарнира, град.

360х180

1.6

Рабочая жидкость

ВМГЗ ТУ 38 101479
МГЕ-10А ОСТ 38 01281

1.7

Диапазон температур окружающей среды, °С

от – 30 до + 40

1.8

Квадрат адаптера

1”

1.9

Вес (без масла), кг

4

1.10

Угол поворота реакционной опоры, град.

360

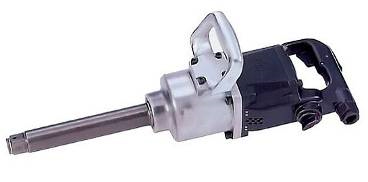

Пневмогайковерт ударный. Модели ГПУУ-3200/10

Гайковерт пневматический ударный служит для откручивания и закручивания гаек шпилек крепления крышки цилиндра. Премущество - позволяет работать в затесненных пространствах, развитие значительного момента кручения . Благодаря этому становится возможным откручивание и закручивание болтов и гаек с требуемым крутящим моментом.

 № п.п

Основные параметры

Значения

1

Пневмогайковерт ударный

ГПУУ-3200/10

1.1

Крутящий момент, не менее, Н*м

3200

1.2

Рабочее давление воздуха, кг/см2

6-10

1.3

Максимальный диаметр резьбы заворачиваемого болта, мм

45

 1.4

Диапазон температур окружающей среды, °С

от -30 до +40

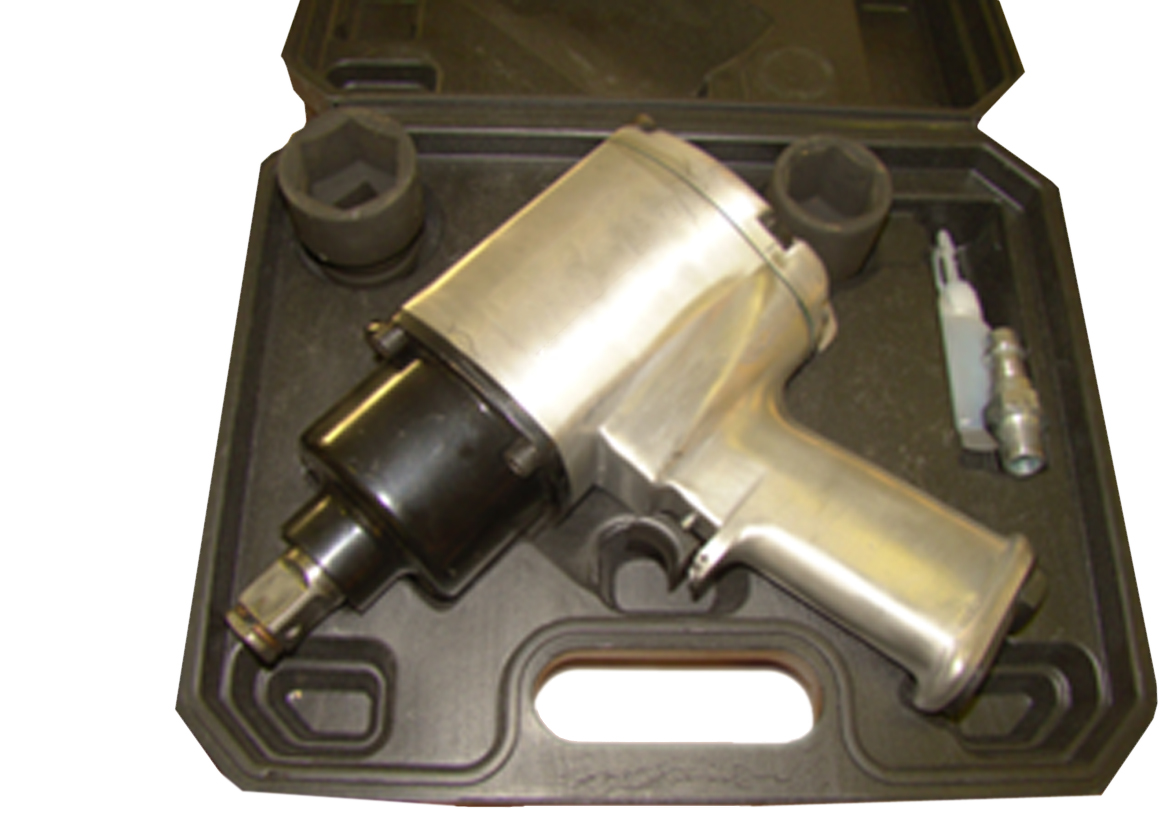

Пневмогайковерт ударный. Модели ГПУУ-1300/8

Гайковерт пневматический ударный для сборки и разборки различных резьбовых соединений. Премущество -  позволяет работать в затесненных пространствах, развитие значительного момента кручения за счет преобразовывания вращательного движение в ударные импульсы. Благодаря этому становится возможным откручивание изакручивание болтов и гаек с требуемым крутящим моментом.

 № п.п

Основные параметры

Значения

1

Пневмогайковерт ударный

ГПУУ-1300/8

1.1

Гайковерт пневматический ГПУУ-1300/8 с исполнительным квадратом, дюйм

 3/4"

1.2

Крутящий момент, не менее, N.m

1300

1.3

Рабочее давление воздуха, кг/см2

6-8

1.4

Максимальный диаметр резьбы заворачиваемого болта, мм

М21

1.5

Диапазон температур окружающей среды, С0

0 до +40

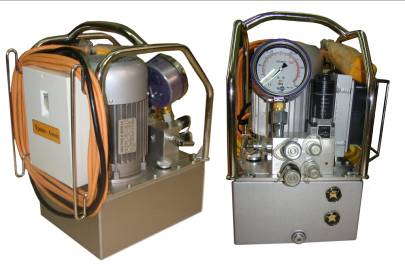

Насосная гидростанция с электроприводом. Модели ЭГЭ-0.8Г/70-10Ф

Маслостанция необходима для создания рабочего давления и подачи рабочей жидкости к гидравлическим гайковертам.

 № п.п

Основные параметры

Значения

1

Насосная гидростанция с электроприводом

 ЭГЭ-0,8Г/70-10Ф

 1.1

Максимальное рабочее давление, Мпа

70

 1.2

Двигатель

220В 50Гц 1,1 кВт

 1.3

Объем бака, л

10

 1.4

Работа при температуре, 0С0

От -10 до +80

 1.5

Габариты бака,см

310х240х130
1.6 Вес (без масла), кг 27
1.7 Гидравлическое масло И-20А ГОСТ 20799, ВМГЗТУ 38 101479







Блок подготовки воздуха.

Блок подготовки воздуха подключается к центральной магистрали предприятия со сжатым воздухом и пневматическому гайковерту, Предназначен для подачи очищенного сжатого воздуха к гайковерту пневматическому.

 № п.п

Основные параметры

Значения

1

Блок подготовки воздуха



1.1

Максимальное давление, не менее, кг/см2

12

1.2

Тип вентиля

игольчатый
1.3

Выходной штуцер под шланг Ду, мм

14
1.4

Входной штуцер под шланг Ду, мм

14



* ООО "Транс-Атом" оставляет за собой право вносить любые изменения в конструкцию и характеристики данного инструмента, без предварительного оповещения.

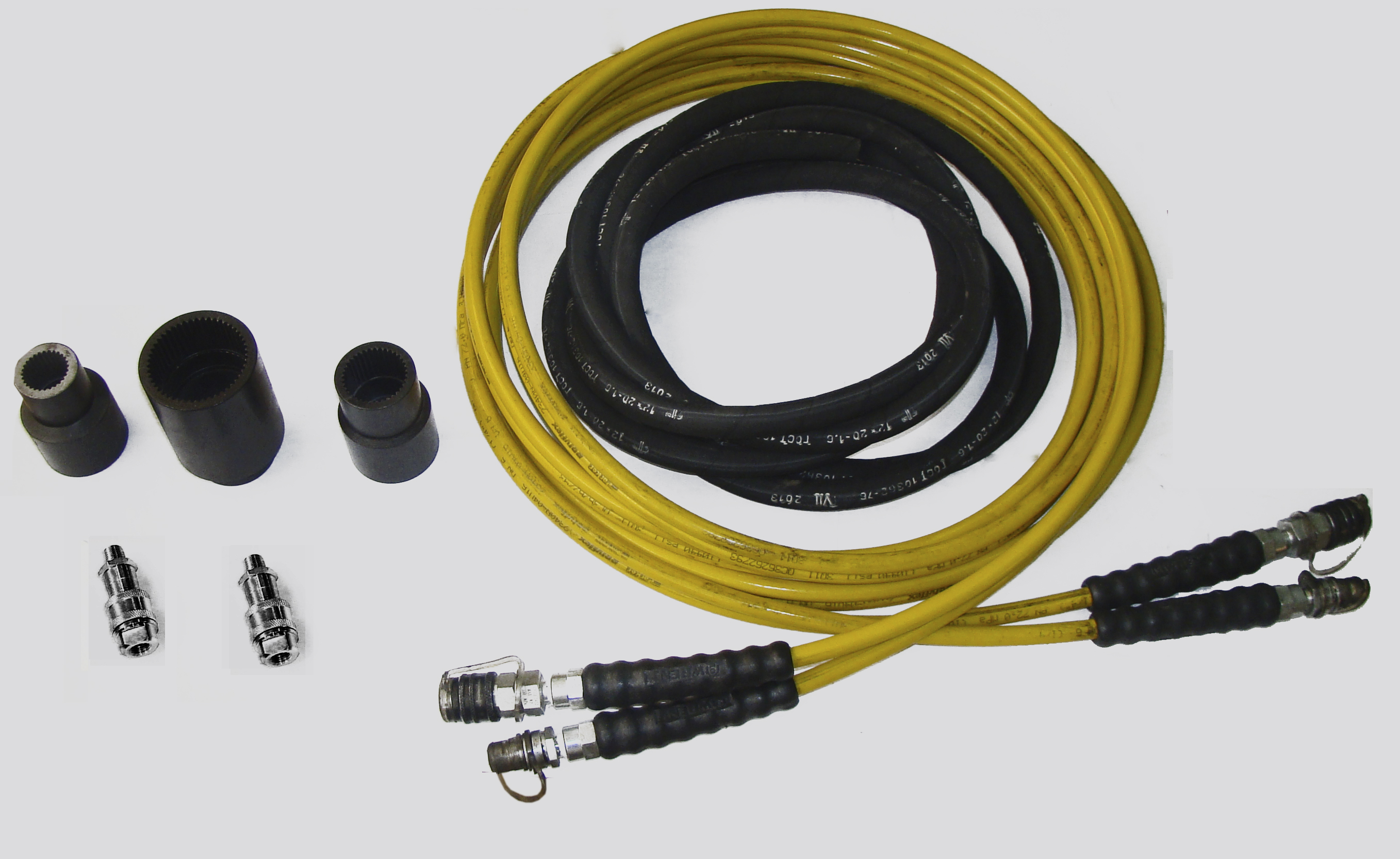

Комплектующие

 № п.п

Основные параметры

Значения

1

Головка шлицевая основного шатуна



1.1

Квадрат адаптера

1 ½”

1.2

Номинальный диаметр вала, мм

40

2

Головка шлицевая цилиндровой крышки



2.1

Квадрат адаптера

1 ½”

2.2

Номинальный диаметр вала, мм

61,5

3

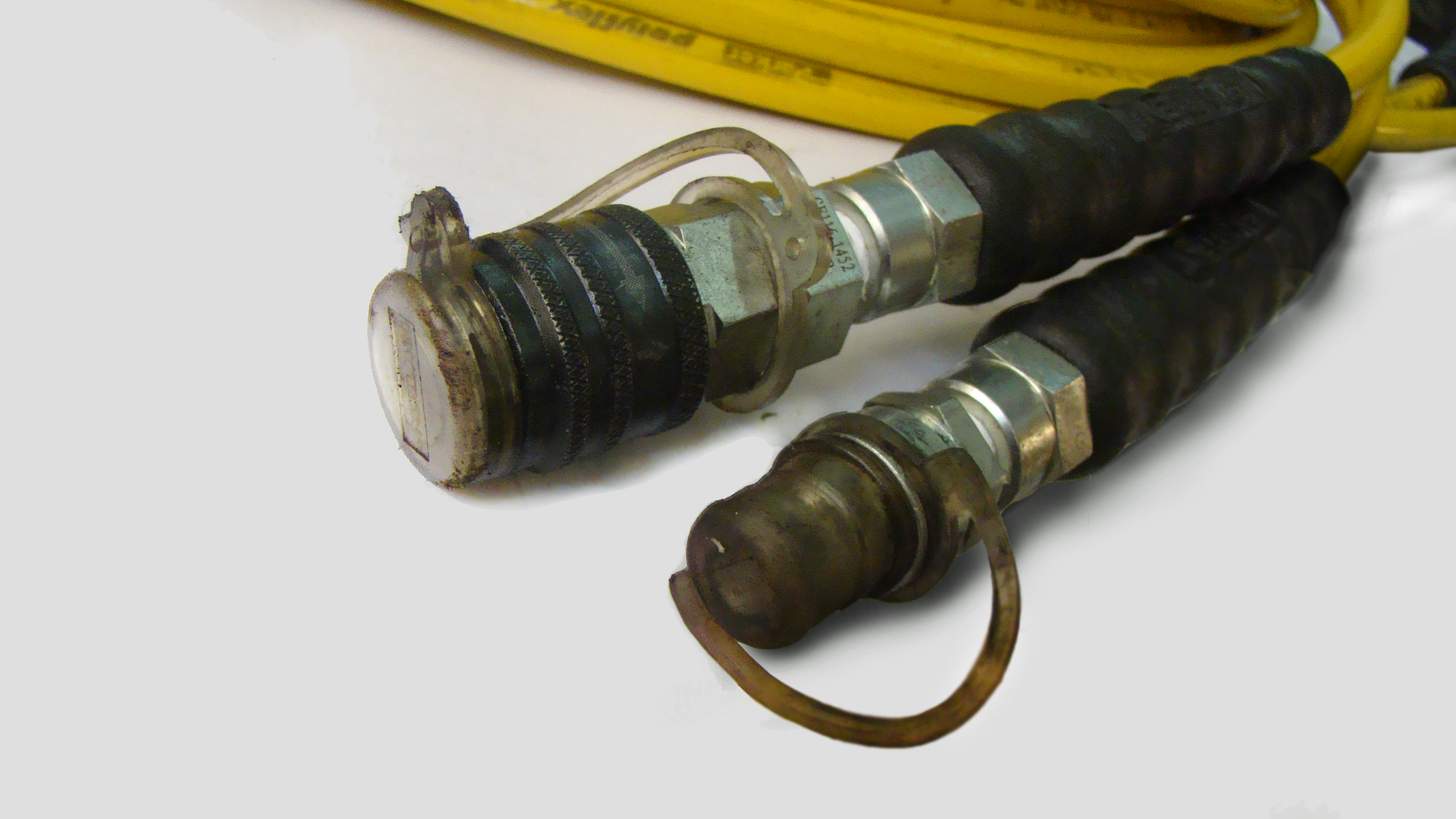

Рукав высокого давления с фитингами



3.1

Рабочее давление, не более,  кг/см2

1400

3.2

Длина, м

6

4

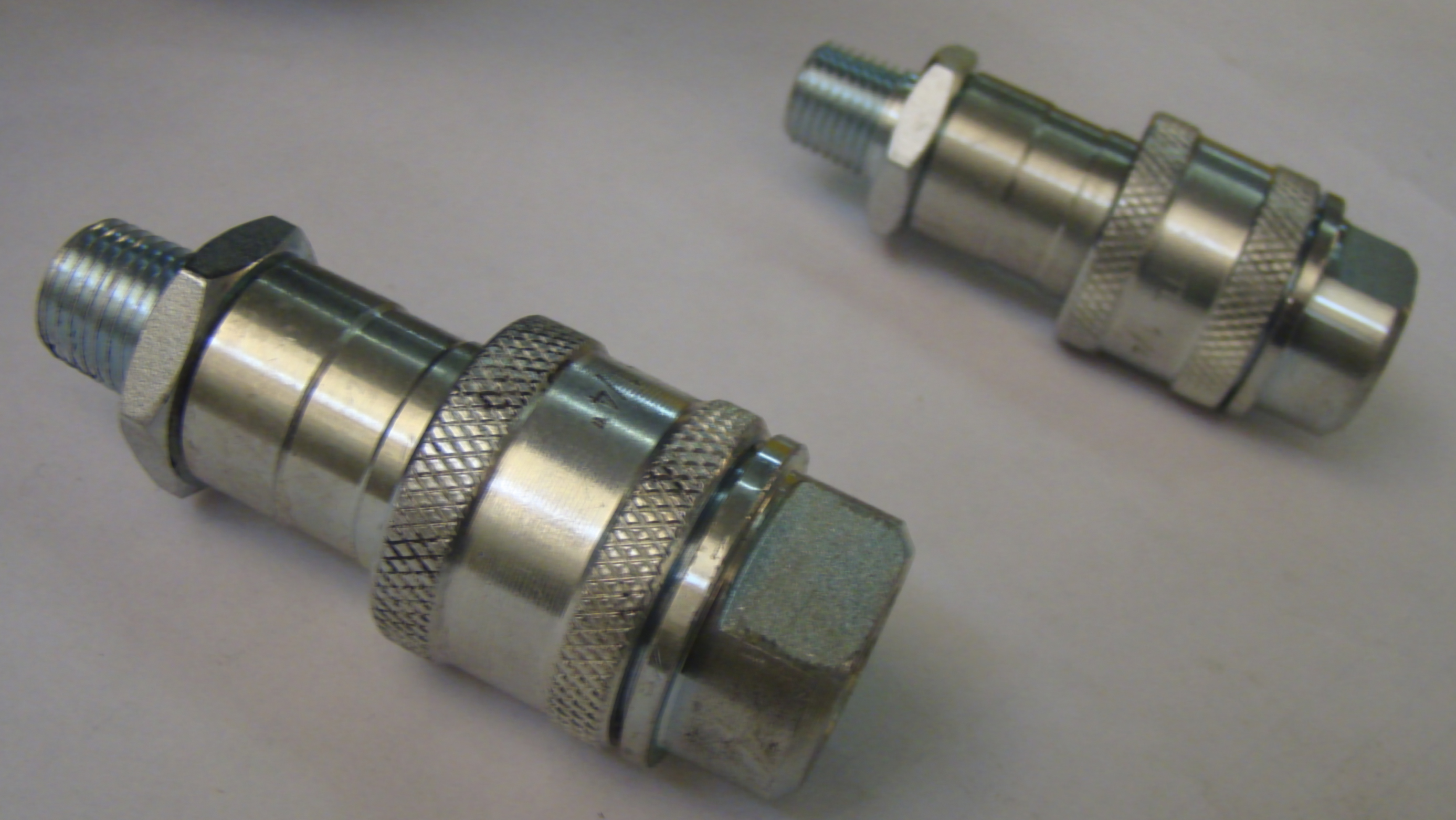

Быстроразъемное соединение БРС



4.1

Диаметр условного прохода, мм

6

5

Рукав воздушный



5.1

Максимальное давление, не менее, кг/см2

27

5.2

Диаметр условного прохода, мм

14
5.3 Длина, м 10
